Вентиляторы радиальные высокого давления:

ВР 132-30

Предлагаемый вентилятор Аналог вентилятора ВЦ 14-46
ВР 132-30 ВВД

ВЦ 6-28

ВР 6-27

ВР 6-20

Назначение:

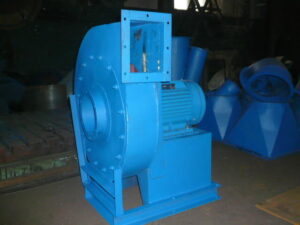

Вентилятор ВР 132-30 высокого давления используется для подачи воздуха в модули систем вентиляции жилых общественных и производственных зданий. Он может также участвовать в различных технологических процессах, связанных с очисткой воздуха и в других производственных целях.

ВР 132-30 способен перемещать газовоздушные потоки с запыленностью менее 100мг/ м?, без липких и волокнистых частиц, с температурой до 80 °C. Максимально допустимое количество взвешенных частиц – 50 мкм.

Общие сведения:

Конструкция вентилятора оснащена лопастным колесом с 16 лопатками, загнутыми назад. Колесо приводит в движение электрический асинхронный двигатель, подсоединяемый через клиноременную передачу (исполнение 5) или напрямую (исполнение 1). Рабочее колесо ВР 132-30 находится в спиральном корпусе, который устанавливается на станину (сварную раму). Установка производится вне обслуживаемых помещений.

Корпус может быть в шести угловых положениях относительно рамы от 0 до 315 градусов, шаг составляет 45 градусов.

Вентилятор ВР 132-30 производится в двух вариантах исполнения и зависит от направления вращения колеса:

  • Правосторонний.
  • Левосторонний.

Схема углов разворота корпуса вентиляторов:

Возможно изготовление по следующим конструкционным схемам:

  • Исполнение No1 с непосредственным расположением рабочего колеса на валу двигателя. Это позволяет уменьшить габариты оборудования.
  • Исполнение No5 с подшипником узлом, соединенным с двигателем клиноременной передачей и приводящим рабочее колесо в движение.

Для эффективной и бесперебойной работы вентилятора необходимо чтобы были соблюдены следующие условия:

  • Температура газовоздушных смесей не превышающая +80 С.
  • Запыленность не выше 100мг/м3.
  • Отсутствие волокнистых и липких веществ в воздушных массах.

Различают следующие исполнения вентиляторов ВР 132-30:

Коррозионностойкие (К); Взрывозащищенные (В); Из разнородных металлов (Р); Взрывозащищенные, коррозионностойкие (ВК).

Аналогичными вентилятору ВР 130-30 являются следующие марки и модификации вентиляторов: ВВД, ВР 6-27, ВЦ 6-28, ВР 6-20 .

Условия эксплуатации

Вентиляторы центробежные ВР 14-46 могут эксплуатироваться:

в условиях умеренного (У), умеренного и холодного (УХЛ), а также тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ. При защите электродвигателя от прямого воздействия атмосферных осадков и солнечной радиации допускается эксплуатация вентиляторов по 1-й категории размещения.
