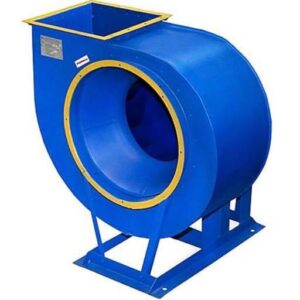

Вентиляторы центробежные (радиальные) низкого давления:

ВР 80-75

Предлагаемый вентилятор	Аналог вентилятора ВР 80-75
ВР 80-75	ВЦ 4-75 ВЦ 4-70 ВР 80-70 ВР 86-77

Общие сведения

Вентилятор радиальный ВР 80-75 – один из самых распространенных типов вентиляционного оборудования. Широко применяется в системах вентиляции помещений разных видов и назначения (общественного, жилого, производственного и т.д.). Устройство такого типа может быть смонтировано непосредственно в воздуховоде либо на кровле здания.

Радиальные вентиляторы ВР эффективно эксплуатируются при температуре внешней среды в диапазоне от -40 до +40 градусов в регионах с умеренным и тропическим климатом. Категория размещения по ГОСТу – 2-я, при создании условий для защиты электродвигателя ВР от прямых солнечных и атмосферных воздействий в умеренном климате возможна категория 1. Также могут использоваться в сейсмоопасной зоне.

Назначение

Стандартные вентиляторы ВР 80-75 общего назначения рассчитаны на использование в помещениях с запыленностью воздуха до 100 мг/ куб.м, с его температурой в пределах 80 градусов, при полном отсутствии в его составе липких частиц либо волокон. Взрывозащищенные ВР способны перемещать взрывоопасные газовоздушные смеси с категорией IIA и IIB, вызывающие коррозию металлов, из которых изготовлен ВР, со скоростью не более чем 0.1 мм/ год. Содержание в этих смесях пыли допускается не более 0.01 г/ куб.м, опять же, при полном отсутствии в них липких частиц либо волокон. ВР низкого давления также имеют ограничение по эксплуатации с технологическими установками, где требуется перемещение в помещении воздушных смесей со взрывоопасными компонентами, нагреваемых установкой выше температуры их самовозгорания (либо находящихся под слишком высоким давлением). Радиальные вентиляторы низкого давления ВР 80-75 работают по принципу одностороннего всасывания, их аналогами среди центробежных вентиляторов являются ВЦ 4-75, ВЦ 4-70. ВР общего назначения изготавливаются из углеродистой, нержавеющей или оцинкованной стали. ВР во взрывозащищенном исполнении производятся из разнородных металлов, имеют взрывозащищенный двигатель и латунные накладки на рабочем колесе. В конструкции радиальных вентиляторов предусмотрено 12 или 13 (в зависимости от модели) лопаток рабочего колеса, которые могут иметь правое или левое вращение.

Схема углов разворота корпуса вентиляторов:

Варианты изготовления

• ВР 80-75*- общего назначения из углеродистой стали (№6,3-20);
• ВР 80-75 ОЦ — общего назначения с улиткой из оцинкованной стали (№2,5-5);
• ВР 80-75 Ж — теплостойкие из углеродистой стали;
• ВР 80-75 К — коррозионностойкие из нержавеющей стали;
• ВР 80-75 КЖ- коррозионностойкие, теплостойкие из нержавеющей стали;
• ВР 80-75 Р/ В — взрывозащищенные из разнородных металлов;
• ВР 80-75 ВЖ — взрывозащищенные, теплостойкие из разнородных металлов;
• ВР 80-75 В2- взрывозащищенные из алюминиевых сплавов;
• ВР 80-75 ВК — взрывозащищенные, коррозионностойкие из нержавеющей стали;
• ВР 80-75 ВКЖ — взрывозащищенные коррозионностойкие, теплостойкие, из нержавеющей стали, разнородные;
• ВР 80-75 ДУ — дымоудаления из углеродистой стали;
• ВР 80-75 ВT — вентиляторы из титановых сплавов.

Условия эксплуатации

Вентиляторы низкого давления ВР 80-75 подлежат эксплуатации в условиях:

• умеренного климата – У при t = — 45…+45С;
• умеренного и холодного климата – УХЛ при t = — 60…+40С;
• тропического климата – Т при t = — 10…+50С.

Категория размещения согласно ГОСТ 15150 – 2 (под навесом) и 3 (в закрытых помещениях). При условии защиты вентилятора от атмосферных осадков и прямого солнечного излучении допускается размещение по 1 категории (на открытом воздухе).
