Вентиляторы радиальные среднего давления:
ВЦ 14-46

Предлагаемый вентилятор	Аналог вентилятора ВЦ 14-46
ВЦ 14-46	ВР 300-45 ВР 14-46 ВР 15-45 ВР 280-46

Назначение:

Вентиляторы центробежные ВЦ 14-46 предназначены для перемещения воздуха или других газов при давлении, не превышающем 3000 Па и применяются в системах отопления, кондиционирования воздуха и вентиляции производственных, общественных и жилых зданий, а также в других санитарно-технических  целях.
Общие сведения:

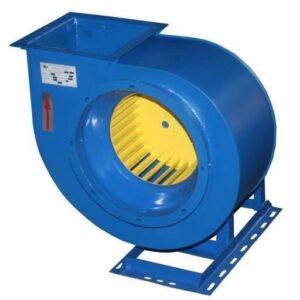

Вентилятор центробежный  среднего давления, одностороннего всасывания ВЦ 14-46 – лопаточная машина, состоящая из: рабочего колеса, спирального корпуса, рамы (станины), диффузора и асинхронного двигателя (380В, 50Гц), различной частоты вращения и  мощности для расширения спектра аэродинамических характеристик.
Рабочее колесо «шипованое», имеет 32 вперед загнутые лопатки.
По направлению вращения рабочего колеса вентиляторы могут быть правого и левого вращения.
Если смотреть со стороны входного патрубка и рабочее колесо вращается по часовой  стрелке — вентилятор правого исполнения и наоборот, против часовой стрелки – левого исполнения.
Вентилятор ВЦ 14-46 имеет спиральный поворотный корпус, который может устанавливаться в 6 положениях (от 0° до 315°, с диапазоном 45°, 180° — по спец. заказу).

Схема углов разворота корпуса вентиляторов:

Крепится вентилятор ВЦ 14-46 к сварной раме (станине), которая при монтаже  может устанавливаться на виброизоляторы. Количество и размер виброизоляторов зависят от типоразмера вентилятора.
По конструктивному исполнению возможно изготовление вентиляторов по схеме 1 (рабочее колесо находится на валу двигателя) и схеме 5 (вращающий момент от электродвигателя к рабочему колесу передается посредством ременной передачи).
Аналогичными вентилятору ВЦ 14-46 являются следующие марки и модификации вентиляторов: ВР 280-46, ВР 300-45.

Варианты изготовления

Вентиляторы ВЦ 14-46 изготавливаются семи типоразмеров (№2; 2,5; 3,15; 4; 5: 6,3; 8), по назначению могут выпускаться следующих видов:
ВЦ 14-46* – общего назначения из углеродистой стали (№5-8)
ВЦ 14-46 оц – общего назначения с улиткой из оцинкованной стали (№2-5)
ВЦ 14-46 Ж — теплостойкие из углеродистой стали
ВЦ 14-46 К – коррозионностойкие из нержавеющей стали
ВЦ 14-46 КЖ – коррозионностойкие, теплостойкие из нержавеющей стали
ВЦ 14-46 Р/В – взрывозащищенныеиз разнородных металлов
ВЦ 14-46 ВЖ – взрывозащищенные, теплостойкиеиз разнородных металлов
ВЦ 14-46 В2 – взрывозащищенные из алюминиевых   сплавов
ВЦ 14-46 ВК – взрывозащищенные, коррозионностойкиеиз нержавеющей стали
ВЦ 14-46 ВКЖ – взрывозащищенные, коррозионностойкие, теплостойкиеиз нержавеющей   стали и разнородных металлов
ВЦ 14-46 ДУ – дымоудаления из углеродистой стали
ВЦ 14-46 ВT – вентилятор из титановых сплавов
*Предприятие изготавливает вентиляторы с улиткой из углеродистой стали № 2-5 по желанию заказчика.

Условия эксплуатации

Вентиляторы центробежные ВР 14-46  могут эксплуатироваться:
в условиях умеренного (У), умеренного и холодного (УХЛ), а также тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ. При защите электродвигателя от прямого воздействия атмосферных осадков и солнечной радиации допускается эксплуатация вентиляторов по 1-й категории размещения.
